5.回答例


1. 用紙サイズ

ツールバーからを選択し、用紙サイズと縮尺と用紙の向きを設定します。
ここではA1の1/5、横向きに設定してください。

用紙サイズ

2. 直線:コンビ

ペンタイプを1点鎖線にして、画面のほぼ中央に中心線を描きます。
中心線
3. 円:コンビ

中心点を右クリックし、半径600を入力します。
オフセット
4. シンボル:読込

実践練習問題4で登録したシンボルを読み込みます。
下図赤丸を右ボタンで指示します。
するとシンボル読込ダイアログが表示されますので、シンボル登録したイスを指示してください。

シンボル読込

イスがラバーバンドで表示してますので、ミドルボタンを押すと最初に指示した読込位置に表示されます。
シンボル読込

テーブルより少し離して置き直したいので、ミドルボタンを押してください。

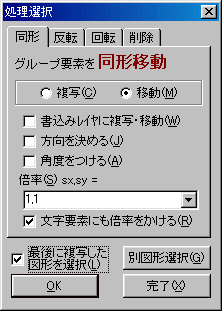

すると処理選択ダイアログが表示されます。
「同形」-「移動」にし、さらに「最後に複写した図形」にチェックをし、OKボタンを押します。
シンボル読込

適当な位置で原点を指示し、移動距離「0,100」を入力してください。
上の方へ移動しましたね。
移動

次に回転複写をします。

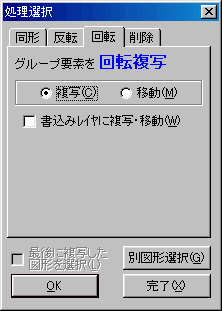

ミドルボタンを押し、処理選択ダイアログを表示させ「回転」-「複写」にしてください。
回転

回転中心点として中心点を右クリックしてください。
回転角度は45゜を入力します。
回転

@マークをキーボードから2回入力してください。
※@マークは直線入力値を使用する場合に使います。
回転

これで完成です。
よかったら寸法線を記入して練習してください。
