階段を描く７

階段を描く

階段を描く-７-

踊り場を描く

これが踊り場になります。

反転図形をグループ化

図のように左ボタン～左ボタンでグループ化します。

さっき、描いた踊り場の線までグループ化になってますよね。この線はグループにしたくないので、右ボタンでさわってください。

グループ化について

ミドルボタンを押します。

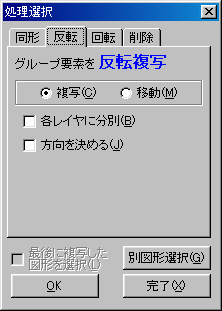

処理選択メニューができきましたね。左の図のようにしてください。

原点を決める

反転角度を決める

角度ステップのラバーバンドが表示されましたね。
マウスの動きに伴って、円内だと４５゜づつ、円外だと５゜づつの角度ステップ表示がされます。

９０゜を指示するか、10keyより入力します。

この角度ステップラバーバンド表示してるときに、右ボタンで直線を指示すると、その線が対称軸となって反転しますよ。

反転先を指示する

さて寸法を記入して完成です。
