小技集

小技集

数値入力ダイアログを非表示

スラッシュ２つでカンマと同じ

スラッシュ２つでカンマと同じ

10key入力時に、スラッシュ２つ（//）でカンマと同じになります。
例）ボックス-10key入力時に「100//200」と入力すると横100縦200のボックスが描けます。

計算式の入力

数値入力のときに = から始めると四則演算の計算式（+ , - , * , /)が使えます。
例）オフセット時に距離を入力する場合、=135*4 などと入力します。

ゲットレイヤ

ツールバーから

を表示、またワンストロークキーで設定しておくと、要素を指示することによりその要素のレイヤに書込レイヤが移ります。

ゲットスタイル

ツールバーから

を表示、またワンストロークキーで設定しておくと、要素を指示することによりペンスタイルや文字スタイルを取得することができます。

点除外サーチ

ツールバーから

を表示、またワンストロークキーで設定しておくと、交点や端点をとらずに要素（直線や円弧や文字）をサーチできるので、直線コンビや寸法線などで有効です。こちらは１回限り
姉妹コマンドで点除外モードもあります。こちらは解除するまで有効。

キャンセルクリア

ツールバーから

を表示、またワンストロークキーで設定しておくと、このコマンドによりキャンセルバッファがクリアされ、これ以上キャンセルしたくないときに有効です。

ワンストロークキー

ワンキーまたはCtrl、Shiftキーとの組合せでコマンドを呼び出せます。
設定方法は「各種設定」（Ｆ９）－「ショートカット」－「ワンストロークキー」から呼び出し設定します。
登録例）
キャンセル : Ctrl+Z
メインウィンドウ : Ｗ
グループ複写 : Ｃ
レイヤ : Ｌ
など、どうぞ使いやすく設定してください。

メインウィンドウ

10key入力ダイアログが表示されていると、フォーカスがこちらにあるため、スクロールキーなどキーが扱えません。このときメインウィンドウをワンストロークキー等に設定しておけば、フォーカスがメインウィンドウになり、キー操作が可能になります。

仮想交点ゲット

作図エリア外にある交点や、割込で交点を取得したいときに、使います。
Ｆ５を指示するか、ワンストロークキー、ツールバーより設定します。
対象線１と対象線２を指示すると交点が表示されます。対象線２を指示するとき右クリックすると次の処理がされます。
例）直線を描いてる途中、線と線との交点から線を引きたいとき、Ｆ５で割込、対象線１を指示し、対象線２を右クリックします。するとその交点からラバーバンドが表示されます。

オフセットで均等割込

ある線間を均等分割したい時、点で分割してから線をひくのはめんどう。
そんなときに「オフセット」－「回数連続」を使います。
１．対象線を右クリックします。
２．ミドルボタンをクリックします。
３．線間対象線または、分割終点を右クリックします。
４．分割本数を入力します。

ホーム図面設定

ホーム図面を設定すると、作業中のデータを迷わず読み込むことができます。
また起動時に読み込む設定をしておけば、起動すると同時に図面を読み込みます。
設定）
「各種設定」－「新規図面」－「新規図面ファイル（ホーム図面）」

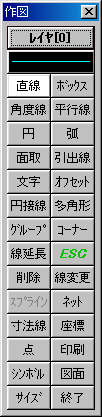

作図メニュー切替

Version1.10より作図メニューの切替が可能になりました。お好みのメニューでどうぞ！
Windowsスタートメニュー→UI-Designer（おもしろUI-Designer）→「メニュー切替ツール」

アイコン小２x１４	文字２x１４	アイコン小４x７	文字４x７

勾配入力

角度入力の際、2/100などと入力すると勾配入力になります。
頭に = をつけると計算されてしまうので注意！
ちなみにカンマで区切ると度,分,秒。

２点間中点

２点間の中点をとるには、ファンクション６の「点：割込」機能で２点を指示するとその２点の中点に点が表示されます。
同機能で直線を右クリックすると線分割でき、円や円弧を右クリックすると円周分割でき、文字を右クリックすると文字の中中原点を表示します。

文字サーチ

スタッフの立場でありながら、文字の原点や文字がサーチしずらいと密かに思っておりました。
「文字ってサーチしずらい！」とつぶやいたところ、開発スタッフが「文字の中でサーチしてる？」

文字をサーチする場合、文字近くの外側ではなく、文字を面だと思って中でクリックするとサーチしやすくなってます。これは近くに交点や線などがあった場合、そちらをサーチしないための考慮だそうです。
文字原点も同様に、Ctrlキーを押しながら右クリックすると文字の９ヶ所の原点がとれますが、それも外側でなく内側がとりやすいのです。
これで文字のサーチがしやすくなりました！

数値入力ダイアログを非表示に

モニター様より指摘がありました。数値入力のダイアログを必要なときだけ出せないかと・・。

←これです。

各種設定－メニューに非表示設定を作りました。

ここにチェックをいれると10keyメニューが非表示となり、表示したいときはEnterキーを入力します。
