各サーチモード

各サーチモード

以外に知られていないサーチモードについて説明します。

点除外サーチのこと?

それ以外にもあるのじゃ。この機会に覚えておいてね。
画面左側にツールバーが表示されている?
表示されていなければ、F10キーを入力してツールバー設定画面を表示させ、「サーチツールバー」にチェックを入れて、閉じてください。

これがそうだね。

※都合上横に表示してあります。

そうね、追加してあるからちょっと違うかもしれないけど。
同じ機能でも下に黄色の矢印がついてのは解除されるまで有効。ないものは1回限りよ。
下の表を参考くだされ。

点除外サーチ
交点た端点をサーチしません。
直線コンビでオフセットしたいときや、寸法コンビで直線や円弧を指示したいときに有効です。
面除外サーチ
文字やポリゴン、イメージをサーチしません。
これらの上にのってる線や点をサーチしたいときに使います。
書込レイヤサーチ
書込レイヤのみサーチします。
ペンタイプ限定サーチ
現在選択されているペンタイプのみサーチします。
ブロック除外サーチ
寸法線、引き出し線などブロック図形を要素としてサーチします。
表示レイヤサーチ
表示レイヤであって、サーチレイヤでないデータをサーチします。レイヤメニュー内にも同機能あり。
削除データの要素
削除対象要素を設定します。

グループ編集データの要素
グループ編集する要素を設定します。
一覧は削除データと同じ。

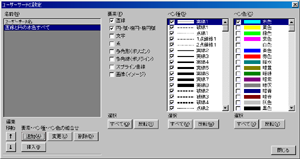

ユーザーサーチ
「ユーザーサーチ設定」で登録したモードでサーチします。解除されるまでこのモードで動作します。
ユーザーサーチ
要素やペンタイプなど組み合わせてサーチしたい場合に登録して使います。

特別サーチモード解除
「表示レイヤサーチ」「削除グループ」「グループ要素」のサーチ以外の設定されている上記のサーチモードを解除します。
サーチできるはずなのにできない場合など、こちらを実行してください。
