ちょっとわかりにくい寸法の設定をやってみようかな。
|
 |
そうそう、このあいだ平行の記号ができたっていうからやってみたけど、わかんないだよ。それと寸法値の設定について教えてくれよ。
|
|

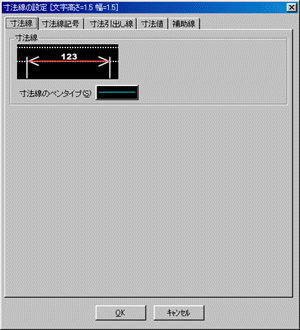

寸法線のサブメニューから「寸法線の設定」を選択してください。
|
|
設定ダイアログだね。
|
|

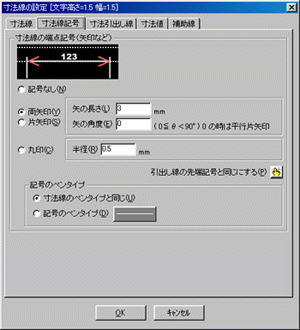

えっと。平行記号の設定は、寸法線記号を選択して、「矢の角度」を０゜にするのよ。
両矢印、片矢印関係なく平行記号になるの。
|
|
こうか・・。
|
|

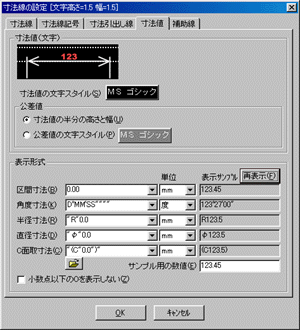

次は寸法値ね。寸法値のタブを選択して。
|
|
うん。ここの表示形式・・
|
|
じゃなにを直したい？
|
|
１．区間寸法の小数点以下第２位まで
２．角度を何度何分何秒の表示。
３．半径にはＲをつけて、
４．直径にはφをつけて、
５．Ｃ面取りはＣをつけてなおかつかっこでくくるように
|
|
たくさんのリクエストね！
まずリストボックスを開いてみて、あればその中から選択すればいいし、なければ自分で作ってしまえばいいのよ。
区間寸法は「0.00」って入力して、表示サンプル「再表示」をクリックすると123.45になったでしょ。
角度はリストボックスから「DﾟMM'SS""""」を選択して。
半径は「"R"0.0」って入力して。
直径も「"φ"0.0」って入力して。
Ｃ面取りは「"(C"0.0")"」こんな風に入力してみて。
|
|
こんな感じか・・できたできた。付加したい文字列は"（ダブルコーテーション）で囲めばいいんだ。
|
|
そうそう、あとはよく使う表示形式を  をクリックするとメモ帳が開くからそこに登録しておくといいわ。
これなら、いろんなリクエストに応えられるでしょ。
|
|
納得！
|
