寸法線の引けるようになったし、今日は公差表示の方法を教えましょう！
|
 |
難しい？・・・
|
|
寸法公差は表示されている寸法に後からつけるのよ。やってみてね。メニューは「寸法コンビ」よ。
|
|
なにか寸法表示されているとして、寸法コンビを選択して・・
|
|
そうそう、それで、公差値表示したい寸法値を右ボタンで指示するの。
寸法値（文字）を指示する場合は、文字の上でクリックするのよ。
|
|
ＯＫ！右ボタンで押すと・・。寸法値が平行に動くよ。
|
|
最初は移動になるの。それからミドルボタンを押して見て。
|
|
ミドルボタンを押すんだ！そうすると・・・編集メニューがでてきた。
|
|

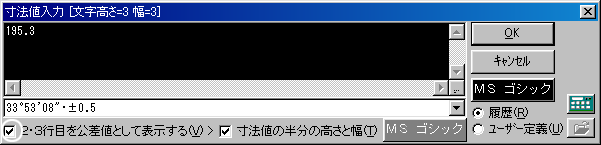

「２・３行目を公差値として表示する」をチェックして２行目、３行目を入力すれば、公差値として入力されるというわけ。
|
|

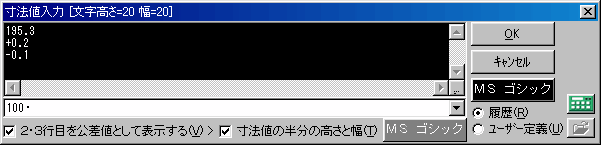

適当に公差値を入力してっと。
できたできた！
|
